PHX-R3588底板
1.产品概述
采用ROCKCHIP 八核RK3588 四核A76+四核A55 处理器， 搭载Android/Linux+QT/Ubuntu 系 统 ， A76主频 2.4GHz ， A55主频1.8G，采用 Mali-G610 MP4 GPU，内置 6T 算力 NPU，最大支持16G内存。支持 H.265和VP9@60帧视频解码、H.264 @ 30帧视频解码等；支持多路市场通用显示屏接口， 支持多屏异显，核心板接口丰富，引出全部功能引脚，支持多款外设扩展，是您在人机交互、工控项目上的最佳选择。
2. 产品特点
- 可根据客户需要配置 RAM 和 ROM，最大支持16GB内存和128GB存储
- 电压直流输入：DC+12V；锂电池、带电量检测
- 支持HDMI、EDP、LVDS、MIPI同显或异显
- 双HDMI输出，最大支持4K
- 定时开关机功能：支持网络定时开关机接口调用；操作简单，稳定性高，精准度高，方便上层 APP 开发和调用；在关机时间段实现系统真关机，外部设备不响应，节能环保，并延长产品及外设使用寿命
- 支持 Android 系统定制，提供系统 API 接口代码，完美支持客户上层 APP 开发
- 完美支持各类外设，提供常用的外设支持列表和外设驱动调试
- 严格品质管控：7天*24小时不间断老化测试，品质保证，解决您最关心的问题

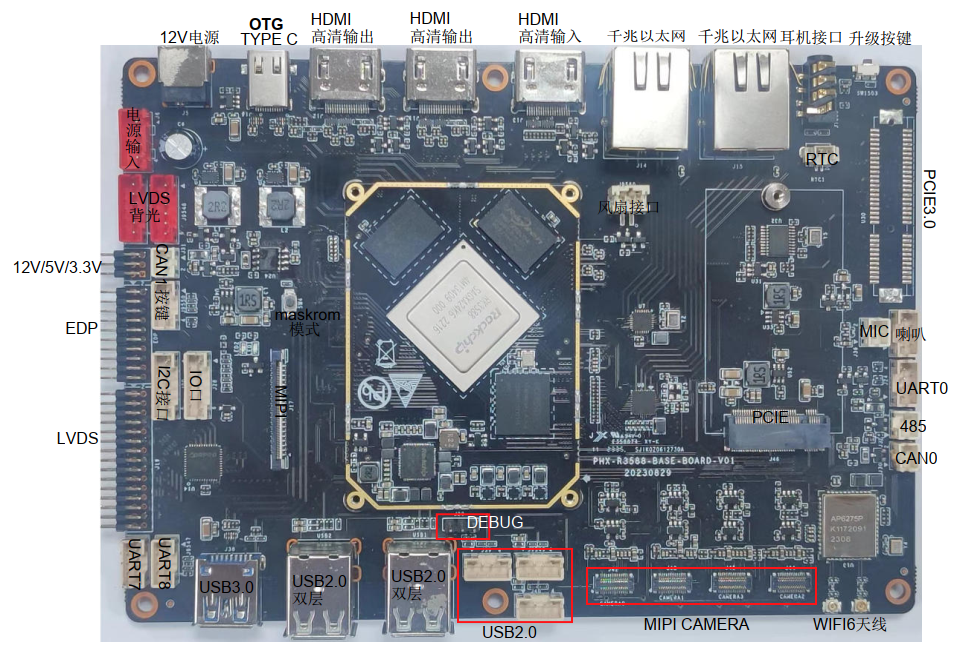

正面图
4.硬件参数
|
CPU |
RK3588，八核（四核A76+四核A55） |
|
GPU |
Mali G61 MP4 |
|
NPU |
支持6T算力 |
|
内存 |
LPDDR4可配4GB、8GB、16GB |
|
内置存储器 |
EMMC 5.1 可配32G/64G/128G |
|
显示 |
支持双屏异显 |
|
支持EDP/HDMI/MIPI/LVDS |
|
|
电源管理 |
RK806-1 |
|
工作电压 |
12V；2A以上 |
|
支持系统 |
Andriod12/ubuntu/Linux5.10+QT5.15/Debian11 |
|
运行温度 |
-10度到75度 |
|
寿命 |
连续工作寿命大于5年 |
|
电源 |
12V/ DC 输入口 |
|
HDMI |
2路HDMI输出，最高支持4K；1路HDMI输入，最高支持1080P |
|
LVDS |
双路 8 位 LVDS+背光接口 最高支持 1920X1080 输出 |
|
EDP |
EDP 最高支持 1920X1080 输出 |
|
MIPI |
2路MIPI DSI显示；4路MIPI CSI摄像头输入 |
|
USB |
9路USB口（1路USB3.0外接；4路USB2.0外接；3路USB2.0内插；1路TYPE-C） |
|
串口 |
4路串口（2路默认TTL，可设置232；1路DEBUG；1路TTL） |
|
RS232 |
2路可选 |
|
RS485 |
1路 |
|
GPIO |
4路可用GPIO |
|
CAN |
2路 |
|
IIC |
1 路，IIC 接口（3.3V） |
|
以太网 |
2路千兆以太网（PCIE+RGMII） |
|
WIFI+蓝牙 |
支持 WIFI6（AP6275）;1路5.0G蓝牙+BLE(AP6275) |
|
语音 |
1路耳机左右声道输出；2路喇叭输出（3W/8欧）；1路MIC输入 |
|
RTC |
外挂RTC芯片，功耗小于0.2uA |
|
5G |
可内置5G模块，PCIE通讯 |
|
TF卡 |
支持 |
|
PCIE |
支持PCIE 3.0*4插槽接口 |
|
系统升级 |
支持本地USB升级 |
