RV1106核心板
1.产品概述
RV1106 采用瑞芯微 Cortex-A7 单核处理器+MCU+0.5TOPS 算力NPU，搭载Linux 系统，超低功耗，核心板接口丰富，引出全部功能引脚,邮票孔焊接更牢靠，出厂默认标配屏蔽罩，支持多款外设扩展，是人脸识及图像处理项目上的最佳选择。
2.产品特点
- 0.5T算力
- 支持双路MIPI CSI 摄像头输入，且支持DVP 16 位并口输入
- 邮票孔焊接方式，板载BT1120/ RGB 显示接口
- 支持.H264/.H265 编码+解码
- 支持Linux 系统定制
- 兼容EMMC和SPI NAND版本。
4. 核心板方框图

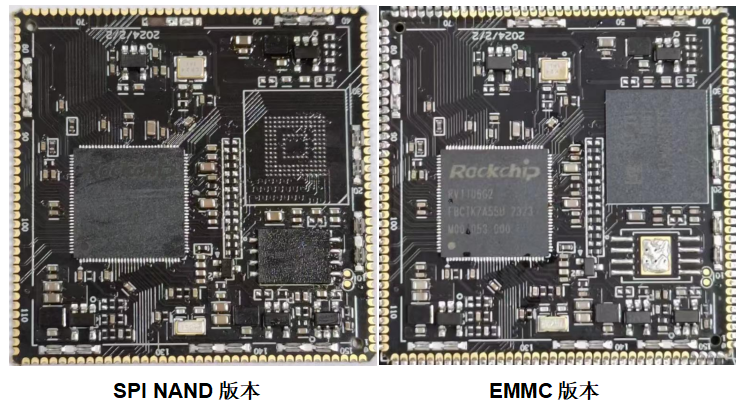

5、外观图
6.硬件参数
尺寸
40mm 长*40mm 宽*2.4mm 高
连接方式
邮票孔
CPU
ROCKCHIP RV1106 单核 A7+MCU
NPU
0.5 TOPS
内存
DDR3L 128M
存储器
SPI NAND 128MB或EMMC 5.1 8GB
电源管理
分立式电源设计
工作电压
3.4-5.5V 400mA 以上
支持系统
Linux5.10.66
运行温度
-10 到+75 度
RGD接口
1 路 RGB 666 显示接口
UART 串口
6 路 TTL 3.3V 电平，其中一路为 Debug
USB 接口
一路独立 OTG
GPIO 接口
68 路 GPIO（备注：有复用功能，请查本规格书引脚定义）
PWM 接口
11 路 PWM 分别有 3.3V/1.8V 电平(请查本规格书引脚定义)
DVP 摄像头接口
1 路 16 位并行 DVP 摄像头接口
MIPI 摄像头接口
2 路 MIPI CSI RAW 数据 摄像头接口
语音输出
1 路左右声道输出，底板可接功放
语音输入
2 路模拟 MIC 输入
I2S
1 路 8 通道 I2S TDM
SDIO 接口
2 路 SDIO 接口，一路 TF 卡，另一路可接 WIFI
IR 红外接口
1 路 IR 红外接收接口
ADC 接口
2 路 ADC 接口（一路升级口）
I2C 接口
3 路 I2C 接口
SPI接口
2 路 SPI 接口
以太网
一路百兆以太网
系统升级
支持本地 USB 升级
7.硬件接口
